蒸汽渦街流量計介紹產品細節：蒸汽渦街流量計是針對蒸汽性質專門設計的一款高精度儀表，由于蒸汽中含有較多水汽，并且它的流量會隨著溫度、壓力的變化發生較大的變化，所以測量蒸汽帶溫壓補償是必不可少的。蒸汽渦街流量計有一體溫壓補償和分體式溫壓補償兩種。氣體：天然氣、燃氣、氫氣、氧氣、空氣、沼氣、瓦斯、......
400-839-1983
產品細節：

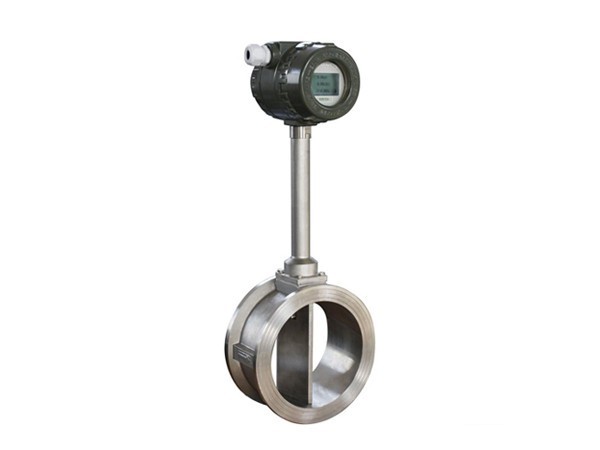

蒸汽渦街流量計是針對蒸汽性質專門設計的一款高精度儀表，由于蒸汽中含有較多水汽，并且它的流量會隨著溫度、壓力的變化發生較大的變化，所以測量蒸汽帶溫壓補償是必不可少的。
蒸汽渦街流量計有一體溫壓補償和分體式溫壓補償兩種。
氣體：天然氣、燃氣、氫氣、氧氣、空氣、沼氣、瓦斯、甲烷、丙烷、煤氣、煙氣、氮氣、氨氣等
蒸汽：蒸汽、飽和蒸汽、過熱蒸汽、水蒸氣
應用范圍：
可用于天然氣、氧氣、空氣、氫氣等氣體的測量。廣泛應用于石油、化工冶金、電力、城市供氣等行業。
產品特點：
1.結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠 。
2.安裝簡單，維護十分方便。
3.檢測傳感器不直接接觸被測介質，性能穩定，壽命長。
4.輸出是與流量成正比的脈沖信號，無零點飄移，精度高。
5.測量范圍寬，量程比可達1：10。
6.壓力損失較小，運行費用低，更具節能意義。
7.在一定的雷諾數范圍內，輸出信號頻率不受流體物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，測量流體體積流量時無需補償，調換配件后一般無需重新標定儀表系數。
8.應用范圍廣，蒸汽(飽和蒸蒸汽)，氣體(空氣、氧氣、氮氣、煤氣、天燃氣、氣體、氫氣、液化石油氣、過氧化氫、煙道氣、甲烷、丁烷、氯氣、燃氣、沼氣、二氧化碳、氮氣、乙炔、氧氣、壓縮空氣、氬氣、甲苯、苯、二甲苯、硫化氫、二氧化硫、氨氣)、蒸汽、液體和水等)、液體(水、高溫水、油、食品液、化學液等)、液體，氣體的流量均可測量。
已知蒸汽壓力和溫度及工況流量時
測量介質為過熱蒸汽，蒸汽溫度為320℃，壓力為1.5MPa(絕壓),流量范圍為3t/h～25t/h, 試 確定流量計口徑。

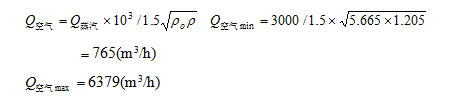

步驟一：計算蒸汽的等效空氣參比條件下的體積流量范圍，經查,該狀態下蒸汽的密度為:5.665Kg/m3,由公式

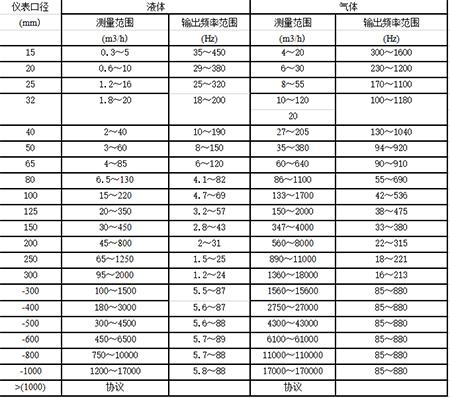

步驟二：根據等效參比流量范圍765-6379m3/h，查下表，比較適合該流量范圍為DN200口徑。
|
公稱通徑(mm) |
15、20、25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式) |
|
公稱壓力(MPa) |
DN15-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨) |
|
介質溫度(℃) |
壓電式：-40～150，-40～260，-40～330;電容式： -40～400(協議訂貨) |
|
本體材料 |
1Cr18Ni9Ti，(其它材料協議供貨) |
|
允許振動加速度 |
壓電式:0.2g 電容式:1.0～2.0g |
|
精度 |
±1%R，±1.5%R;插入式：±2.5%R， |
|
范圍度 |
1：6～1：25 |
|
供電電壓 |
傳感器：DC +12V，DC +24V;變送器：DC +12V ，DC +24V;電池供電型：3.6V電池 |
|
輸出信號 |
脈沖：高電平≥5V，低電平≤1V;電流：4～20mA |
|
壓力損失系數 |
符合JB/T9249標準 Cd≤2.4 |
|
防爆標志 |
本安型：Ex iaⅡ CT2-T4隔爆型：ExdⅡCT2-T5 |
|
防護等級 |
普通型IP65 潛水型 IP68 |
|
環境條件 |
溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa |
|
適用介質 |
氣體、液體、蒸汽 |
|
傳輸距離 |
三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA) ≤1500m;負載電阻≤500Ω; RS485/HART≤1200m. |
1、不建議蒸汽渦街流量計安裝在調節閥的后面，應該安裝在調節閥的前面;
2、正常安裝要求，前面直管段20D，后面直管段10D;如前面有調節閥，必須安裝在調節閥后50D的距離;
3、收縮管道和90℃彎頭，直管段要求20D;
4、兩個90℃彎頭直管段要求30D，兩個三維90℃彎頭直管段要求40D;
5、確保測量的是單相流體，兩相流或多相流的測量會影響精度;
6、氣體中含有固體顆粒應該加裝過濾器或過濾網;
7、測量蒸汽和氣體時如果濕度小于95%，要在儀表上游50D的地方安裝濕度分離器;
8、安裝在靠近墻的管道，管道與墻的距離不小于0.5米;
9、渦街流量計不能安裝隔熱層;
10、在振動的管道安裝，需要支撐管道或用軟管隔離;
11、介質流向必須與蒸汽渦街流量計上的箭頭方向一致;
12、安裝時，墊片內徑必須大于儀表內徑
