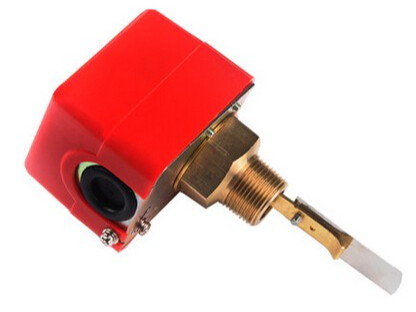

FSD-擋板式流量開關使用說明詳細介紹：一、概述擋板式流量開關，采用全不銹鋼材質，其性能優于普通的流量開關。流量可以提供插入式、管道式結構，插入式連接采用螺紋為G1"。管段式采用法蘭式連接，特殊結構可根據客戶要求定制。二、主要技術指標◆環境溫度：-40-90℃◆安裝位置：外殼上箭頭與流動方向一致◆介質溫度......
400-839-1983
1、產品特點：
一、 概述擋板式流量開關，采用全不銹鋼材質，其性能優于普通的流量開關。流量可以提供插入式、管道式結構，插入式連接采用螺紋為G1"。管段式采用法蘭式連接，特殊結構可根據客戶要求定制。
二、主要技術指標
◆ 環境溫度： -40-90℃
◆ 安裝位置： 外殼上箭頭與流動方向一致
◆ 介質溫度： -40-150℃
◆ 安裝管道：DN15~DN150
◆ 觸點容量： AC250V 1A（阻性），一對常開常閉觸點 。
◆ 耐壓： 4.0Mpa
◆ 連接螺紋： G1"管螺紋或其它尺寸
◆連接法蘭： HGANSIJIS/DIN可選
◆ 防護標準： IP65
三 、安裝
1.連接 螺紋為1”錐形管螺紋。注意安裝時在錐形螺紋上繞聚四氟乙烯生料帶
2．法蘭連接，配套反法蘭規格流量開關一致， 選擇合適的密封墊片，安裝螺栓均勻受力。保證密封不泄漏。
3.擋片 和介質流動方向一致。
4.流量開關 前后應有較長的直管段，大于5倍管徑。
四、開關點的設定
如果用戶需要準確設定開關點，請在購買時向廠方提出，由工廠標定。當干簧管開關（黑色塑料部分）逆水流方向移動時，動作值提高（即需要更大的流量打開開關），反之，動作值減小。調整完后將螺絲鎖死。用戶取得流量開關后，可以先熟悉一下開關的動作過程，然后再設定。當開關還沒有安裝在現場時，用手移動擋板，調整好后再重復一次以驗證開關點設定是否準確。為了監示開關是否動作，可以用萬用表接在開關電路中來判斷動作是否發生。
五：流量表
|
管道尺寸 |
接通（m/s） |
切斷（m/s） |
備注 |
|
DN15-200 |
0.5 |
0.6 |
擋片入水長度為管徑的三分之二 |
