BTSW600微氣象站規格書

微氣象站BTSW600是一個結構緊湊、高精度的傳感器，提供六個氣象參數，BTSW600可測量風速，風向，大氣壓力，大氣溫度，相對濕度和太陽總輻射。傳感器采用IP66級外殼，BTSW600采用9~36伏直流電供電并配有6針的M16連接器供安裝。環境要求工作溫度：-50℃～+85℃儲存溫度：-50℃～+85℃工作濕度：0-100%海拔高度：0～4000......

在線咨詢

全國熱線

400-839-1983

1607752444(1)

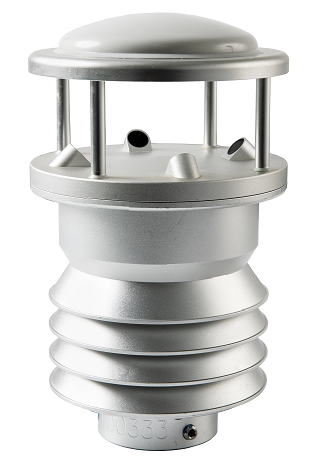

微氣象站BTSW600是一個結構緊湊、高精度的傳感器，提供六個氣象參數， BTSW600可測量風速，風向，大氣壓力，大氣溫度，相對濕度和太陽總輻射。傳感器采用IP66級外殼，BTSW600 采用9~ 36 伏直流電供電并配有6 針的M 16 連接器供安裝。

環境要求

工作溫度：-50℃～+85℃

儲存溫度：-50℃～+85℃

工作濕度：0-100%

海拔高度：0～4000m

外殼材質：陽極氧化鋁合金

供電電源：9~36V DC

加熱電流：上限10A，默認為3A

加熱功率：上限240W，默認為72W （可設置）

輸出信號類型：RS-485

防護等級：IP66

風速

測量范圍：0~75m/s

耐受風速：80m/s（30分鐘）

分辨率：0. 1m/s

精度：±0.2m/s (0-10m/s)、±2% (>10m/s)

風向

測量范圍：0~360°

分辨率：1°

精度：±1°

空氣溫度

測量范圍：-50~85 ℃

分辨率：0.1℃

精度：±0.2℃

空氣相對濕度

測量范圍：0-100%(0~80℃)

分辨率：1%

精度：±2%RH

氣壓

測量范圍：200-1 200hPa

分辨率：0.1 hPa

精度：±0.5 hPa（-10℃~50℃）

雨強

測量范圍：0-24mm/min

分辨率：0.1mm/min

精度：0.5mm/min

降雨量

測量范圍：0-2048mm

精度：0.5mm

累計：2048mm（出廠為 0mm，檢測有雨時開始累加，累加到2048mm ，雨量清零，再次測量累加，以此類推）

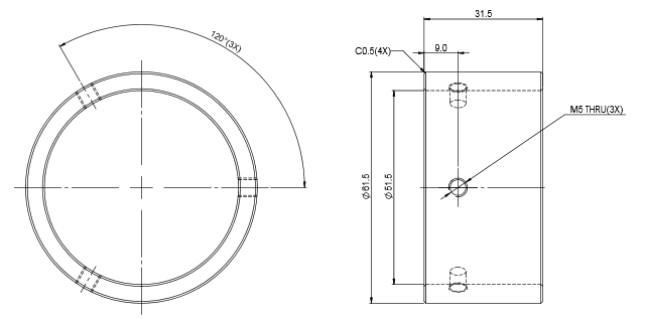

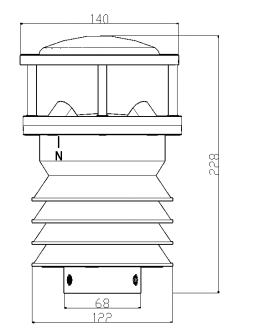

2.4 設備尺寸

1607752494(1)

2.5 接口要求

電纜接口：電纜采用航空插頭與微氣象站本體連接，接口定義如下表

微氣象站連接頭和電纜引線
連接頭引腳	電纜線標記	定義	功能
1	預留	白色	加熱VDC+
2	預留	棕色	加熱GND
3	電源	紅色	電源VDC+
4	地	黑色	GND
5	RS485A	紫色	RS485A
6	RS485B	橙色	RS485B
殼體	外屏蔽地銅網
注：以上1~6腳是指電纜的輸出端的線號定義
