首先大家要了解的是渦街流量計是根據卡門渦街原理研究生產的，主要用于工業管道介質流體的流量測量，如氣體、液體、蒸汽等多種介質。他的特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。了解了這些我們就一起來看下渦街流量計工作原理。

工作原理

在流體中設置非流線型旋渦發生體(阻流體)，則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼旋渦，如下圖所示所示。

（卡曼旋渦）

在旋渦發生體下游形成交替有規律的旋渦列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，根據卡曼渦街原理，有如下關系式:

f=StV/d(公式一)

式中：

f-發生體一側產生的卡門旋渦頻率HZ

St-斯特勞哈爾數(無量綱數)

V-流體的平均流速 (m/s)

d-旋渦發生體的寬度 (m)

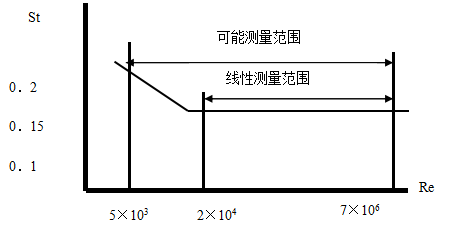

顯而易見，通過測量卡曼渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數(St)是無因次未知數，下圖是表示斯特勞哈爾數(St)與雷諾數(Re)的關系圖。

（斯特勞哈爾數（St）與雷諾數（Re））

在曲線表中St=0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數(K)，公式如下：

K=3600f/Q(1/m3) 公式(2)

式中：K=儀表常數(m-3)。

f=脈沖個數

Q=體積流量(m3)

標準表法標定系數K公式：

k=被檢表流量Q被/標準表流量Q標*K被檢表現設系數

工況流量是指儀表測量出當前通過管道介質的體積，是在工作狀態下的介質，例如氣體是可以被壓縮的，在管道內存在壓力時，氣體被壓縮后的體積就是工況流量。工況流量會隨著工作環境改變而改變。標況流量是指介質在標準大氣壓力下和0. (或200 )標準下的體積，當壓縮氣體被釋放到標況環境中轉化的體積。標況流量在任何環境中均不會發生改變。渦街流量計測量得出的是工況體積，只有做溫壓補償后才可以得出標況體積，一般用于貿易計量時，氣體采用標況為主，蒸汽通常采用質量計量。

Q工況體積=Q標況體積*0.101325/(P表壓+0.101325)*(273.15+T溫度)

以上就是關于"渦街流量計工作原理"和相關工作原理計算公式，希望可以幫助大家。
